効率93%を達成!大容量ユニット型AC-DCスイッチング電源

      ユニット型AC-DC スイッチング電源 GPSA-1500シリーズ
型式
購入
GPSA-1500-24P-PES (銅バータイプ)
GPSA-1500-24P-TES(端子台タイプ)
GPSA-1500-48P-PES(銅バータイプ)
GPSA-1500-48P-TES(端子台タイプ)

ユニット型AC-DC スイッチング電源GPSA シリーズに1500W タイプが登場!!
並列運転機能や、12VSB、停電検出信号などの各種信号を標準装備したハイパフォーマンス電源。


特長

・フルブリッジフェイズシフト回路の採用で高効率を実現

AC240V入力時効率93%と高効率化を実現。電源の発熱を抑えることで、
電源だけでなく装置全体の長寿命化が可能となります。

ユニット型AC-DC スイッチング電源 GPSA-1500シリーズ 効率グラフ
フルブリッジフェイズシフト回路とは?
フルブリッジフェイズシフト回路では、各FET(A,B,C,D)を位相シフトして動作することで、電圧共振によるソフトスイッチングを可能とし、スイッチング損失とノイズの低減が可能となります。
GPSA-1500は、上記の高効率化回路以外にも、出力整流回路部に一般的なダイオード回路ではなく、同期整流回路を採用することでさらなる高効率化を実現しています。
ユニット型AC-DC スイッチング電源 GPSA-1500シリーズ フルブリッジフェーズシフト回路



・+12Vスタンバイ出力0.5A付

補助電源(スタンバイ出力)として+12VSB/0.5Aの出力を持っています。

ユニット型AC-DC スイッチング電源 GPSA-1500シリーズ 12V補助電源

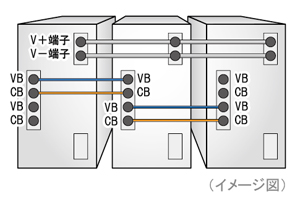

・並列運転が可能

出力容量不足が生じる場合、電源ユニットを並列接続することで容量UPすることが可能です。出力電圧バランス(VB)、出力電流バランス(CB)信号を接続することにより各ユニットの出力電圧・電流がバランスし、安定した電力の供給が可能です。

※並列運転時の出力電流は、『各出力CHの定格電流×接続CH数×90%』以下として下さい。

ユニット型AC-DC スイッチング電源 GPSA-1500シリーズ 並列運転

・最大2.1kWのピーク出力が可能

GPSA-1500シリーズは大容量電源でありながら、24V・48V共に
ピーク出力が可能です。

ユニット型AC-DC スイッチング電源 GPSA-1500シリーズ ピーク出力



・モータ負荷に最適な、二段過電流(OCP1,OCP2)保護特性

GPSAのOCP特性は、モータ負荷に最適な、5秒タイマー遮断&垂下 の二段方式を採用しています。

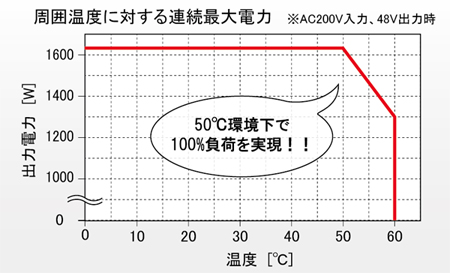

・周囲温度50℃でも負荷率100%を実現しています。

高温環境での使用においても大容量電力を供給することが可能です。

ユニット型AC-DC スイッチング電源 GPSA-1500シリーズ 温度特性



・雑音端子電圧は電源単体でVCCI Class Bをクリア
外部にノイズフィルターを設置する必要がなく、コストダウンと工数削減に貢献致します。また、漏洩電流はAC100V時0.19mA、AC200V入力時0.46mAと低ノイズと低漏洩電流を実現しています。

ユニット型AC-DC スイッチング電源 GPSA-1500シリーズ VCCI ClassB

・静音対応
GPSAシリーズは、電源内部温度によりファン回転数をコントロールしています。



・出力電圧可変ボリューム付

ラインドロップの補正で装置の動作安定性を向上します。
また、ボリューム調整にて48V出力は38.4〜52.8Vまで調整でき、42V出力電源としても使用が可能です。



・ファンモニタ信号付
搭載しているファンのファンモニタ信号出力が可能です。
ファンモニタ信号を使用することで、回転数のモニタリングが可能となります。



・PWR_OK信号付

出力正常時に”L”信号を出力し、システムに対しGPSAの出力電圧が正常であることを伝えます。



・リモートON/OFF機能付
リモートON/OFF(PS_ON)信号で出力のON/OFF制御が可能です。



・DC入力タイプへの対応

DC入力(DC120V〜DC370V)タイプへも対応ができ、HVDC(高圧直流給電)への接続などが対応可能です。



・モディファイ例.1-塩水噴霧試験に耐える 両面ディップコーティングへの対応

GPSA-1500シリーズは両面ディップコーティングが可能、はけ塗りコーティングでは届かない細かい部分まで確実にコーティング可能です。



・モディファイ例.2-定電流タイプへの対応

蓄電池への充電に適した定電流タイプへも対応可能

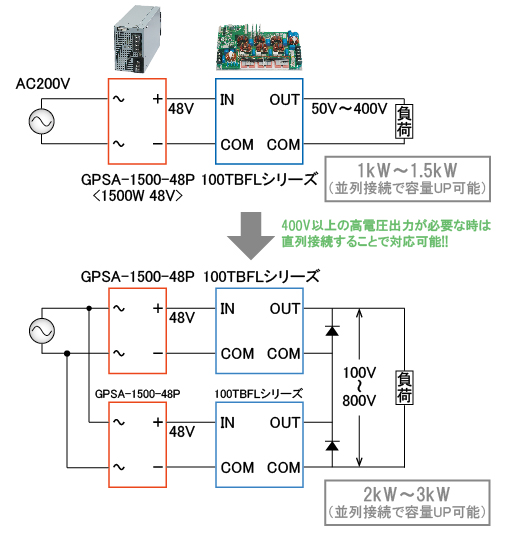

・応用事例.1高電圧・大容量出力が必要なときは

100年コンバーター(100TBFLシリーズ)と組合わせて高電圧大容量電源が作れます。
ユニット型AC-DC スイッチング電源 GPSA-1500シリーズ 応用例1

応用事例.2自然エネルギーを有効活用したいときは
100年コンバーター(100TBFLシリーズ)とGPSA-1500(モディファイ品)を接続することで、太陽光発電などの自然エネルギーを有効的に活用できます。
このシステムでは、太陽光発電を優先的に使用し、AC(商用)は発電量が使用量より少ない場合にのみ使用します。(パワーコンディショナーを介さないので効率的!)また、バッテリを接続すれば停電バックアップも可能です。
ユニット型AC-DC スイッチング電源 GPSA-1500シリーズ 応用例2

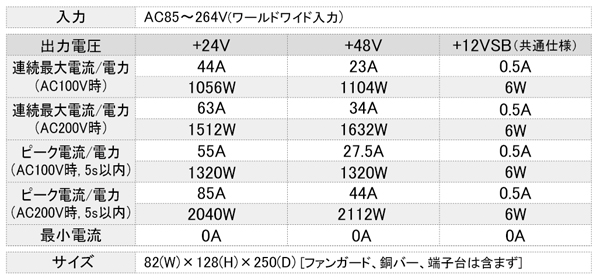

出力仕様

ユニット型AC-DC スイッチング電源 GPSA-1500シリーズ 出力仕様

ユニット型AC-DC スイッチング電源 GPSA-1500シリーズ 型式説明

お問合せ窓口

上記製品についてのお問合せは下記までご連絡お願いいたします。
株式会社ニプロン 営業戦略室
TEL:06-6487-0611 support@nipron.co.jp
