動力用電源AC-DCコンバータOZP-170シリーズ

OZP-170-24-JB0-K
製品コード120288019
新規非推奨品 在庫数2
製品技術資料ダウンロード

停電バックアップ機能付、+24V単出力電源(ナイロンコネクタタイプ シャーシ・カバー付)

 OZP-170-24-JB0-K [新規非推奨品]
● 産業用に適した、両面スルーホール基板使用(他社品は片面基板が主です)
●出力電圧可変ボリューム付
●各種安全規格(UL60950-1、CSA60950-1)取得
●他社品よりも、同体積で10%以上の出力容量アップ
●定格出力の約1.8倍までのピーク負荷対応
●適合バッテリパック
 -BS14A-H24/2.5L
連続最大容量
168W
ピーク容量
300W
※製品の詳細はコチラ
機能:機能についての説明は各アイコンをクリックしてください
DC起動未対応RS232C未対応TTL対応静音対応RoHS指令対応コネクション対応PFC対応鉛フリー対応5VSBFAN未対応TSFCFAN未対応USB未対応
出力仕様

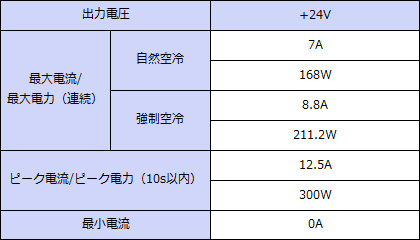

出力仕様 +24V出力 連続168W ピーク300W
規格・仕様:規格・仕様についての説明は各項目をクリックしてください
対応ケースサイズ その他
外形 83Wx51Hx252D
質量 800g typ
入力電圧 AC 85-264V
効率 AC 83% typ(AC100V)/86% typ(AC200V)
力率 99% typ (AC100V)/90% typ (AC200V)
入力切替方式 ワールドワイド
適合安全規格 UL60950-1,CSA60950-1
電安法準拠
高調波電流規制 IEC61000-3-2(第2.1版) Class D 準拠,EN61000-3-2(A14)Class D 準拠
EMI規格
(入力帰還雑音)
VCCI-B、FCC-B、CISPR22-B、EN55022-B 準拠
CEマーキング
EMSイミュニティ 静電気放電 EN61000-4-2準拠
放射性無線周波電磁界 EN61000-4-3準拠
ファースト トラジェント バースト EN61000-4-4準拠
雷サージ EN61000-4-5準拠
伝導性無線周波電磁界 EN61000-4-6準拠
電源周波数磁界イミュニティ EN61000-4-8準拠
電圧ディップ/変動 EN61000-4-11準拠
MTBF 268,000H
使用温度 -10〜55℃(自然空冷)/−10〜70℃(強制空冷)
漏洩電流 0.25mA以下(AC100V)/0.5mA以下(AC200V)
冷却方法 自然空冷
絶縁 AC入力−DC出力・RC・AC Fail・BATT_LOW・FG間:AC1500V/分
出力GND接地 コンデンサ接地
信頼性グレード FA
無償修理期間 納入後3年間とし、弊社の責による不具合品が発生した場合には無償修理または交換とする
※詳細は仕様書をご参照ください
対応バッテリーパック(別売):各アイコンをクリックすると説明を表示します
鉛ニッケル水素対応リチウムイオンコンデンサ
BS14A-H24/2.5L ニッケル水素バッテリパック
リサイクル(回収)について
関連機種
BS14A-H24/2.5L ニッケル水素バッテリパック
アクセサリー(別売)
WH-C05VH-800 入力ハーネス
WH-C05VH-800-01 入力ハーネス(フェライトコア付)
WH-C08VH-500 出力ハーネス
WH-02XH02XH-500 RC信号用ハーネス
WH-05XH05XH-500 信号ハーネス
WH-16PAD04XA-350 バッテリパック接続用信号ハーネス
WH-16PAD04XA-350-01 バッテリパック並列接続用信号ハーネス
WH-02XL02XL-350 バッテリパック接続用電力ハーネス
WH-02XL04XL-350-01 バッテリパック接続用電力ハーネス
ACC3318 BS14A-H24/2.5L専用RS232C 信号基板
この製品に関して
この製品に関してお問合せ
該非判定書発行依頼
よくあるお問合せ(Q&A)
製品技術資料ダウンロード
評価試験データ 製品カタログ 製品仕様書 安全規格認証書 不使用認証書
オンライン販売
オンライン
販売価格
(税抜価格)
9,845円
(8,950円)
数量
カートに入れる
カートの中を確認
ご購入ガイド
ニッケル水素バッテリパック ニッケル水素バッテリパック
BS14A-H24/2.5L
27,225円(税込)
入力ハーネス 入力ハーネス
WH-C05VH-800
275円(税込)
入力ハーネス(フェライトコア付) 入力ハーネス(フェライトコア付)
WH-C05VH-800-01
297円(税込)
出力ハーネス 出力ハーネス
WH-C08VH-500
506円(税込)
RC信号用ハーネス RC信号用ハーネス
WH-02XH02XH-500
198円(税込)
信号ハーネス 信号ハーネス
WH-05XH05XH-500
176円(税込)
バッテリパック接続用信号ハーネス バッテリパック接続用信号ハーネス
WH-16PAD04XA-350
198円(税込)
バッテリパック並列接続用信号ハーネス バッテリパック並列接続用信号ハーネス
WH-16PAD04XA-350-01
385円(税込)
バッテリパック接続用電力ハーネス バッテリパック接続用電力ハーネス
WH-02XL02XL-350
286円(税込)
バッテリパック接続用電力ハーネス バッテリパック接続用電力ハーネス
WH-02XL04XL-350-01
374円(税込)
BS14A-H24/2.5L専用RS232C 信号基板 BS14A-H24/2.5L専用RS232C 信号基板
ACC3318
2,728円(税込)
カートに入れる
