mUZPT-120-24-JB0-K
製品コード120350724
|
|
|
|
|
納期 お問合せ |
IEC60601-1(2nd及び3rd,MOPP,MOOP)取得!限りなくノイズ、発熱を零化したスイッチング電源(24V出力・オプション接続コネクタ・シャーシカバー付きタイプ) |
|
医療規格IEC60601-1(2nd及び3rd,MOPP,MOOP)取得 高効率設計で発熱量を低減 外部ノイズフィルター無しで雑音端子電圧VCCI ClassBクリア 小型・大容量、さらに超薄型
|
|
連続最大容量
120W |
|
ピーク容量
201W |
|
|
|
|
機能 :機能についての説明は各アイコンをクリックしてください

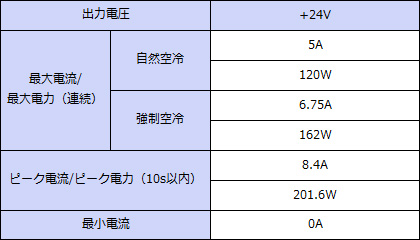

出力仕様
規格・仕様:規格・仕様についての説明は各項目をクリックしてください
対応ケースサイズ |
その他 |
外形 |
72Wx45Hx185D |
質量 |
|
入力電圧 |
AC |
85-264V |
効率 |
AC |
90.0% typ(AC100V)/92.0% typ(AC200V) |
力率 |
99% typ(AC100V)/90% typ(AC200V) |
入力切替方式 |
ワールドワイド |
適合安全規格 |
UL60601-1,CSA C22.2 No601.1,ANSI/AAMI ES60601-1,UL60950-1,CSA60950-1,CEマーキング(IEC62368-1) 電安法(省令2項)準拠 |
高調波電流規制 |
IEC61000-3-2(第2.1版)クラスD,EN61000-3-2(A14)クラスD 準拠 |
EMI規格 (入力帰還雑音) |
VCCI/FCC/CISPR22/EN55022クラスB 準拠 |
CEマーキング |
低電圧指令,EMC指令,RoHS2.0 |
EMSイミュニティ |
静電気放電 EN61000-4-2準拠 放射性無線周波電磁界 EN61000-4-3準拠 ファースト トラジェント バースト EN61000-4-4準拠 雷サージ EN61000-4-5準拠 伝導性無線周波電磁界 EN61000-4-6準拠 電源周波数磁界イミュニティ EN61000-4-8準拠 電圧ディップ/変動 EN61000-4-11準拠 |
MTBF |
|
使用温度 |
-10〜55℃(自然空冷)/-10〜70℃(強制空冷) |
漏洩電流 |
0.06mA typ(AC100V)/0.12mA typ(AC200V) |
冷却方法 |
自然空冷 |
絶縁 |
入力−出力・RC間 AC3kV/1分間、入力−FG間 AC2kV/1分間、出力−RC−FGの各間 AC500V/1分間 |
出力GND接地 |
コンデンサ接地 |
信頼性グレード |
FA |
無償修理期間 |
納入後3年間とし、弊社の責による不具合品が発生した場合には無償修理または交換とする |
※詳細は仕様書をご参照ください
