UDP-180-A24-TB0-B
製品コード120370107
|
|
新製品 |
|
|
納期 お問合せ |
最大効率93.5%高効率・高信頼 DINレール対応24V180W電源(コンデンサユニット接続可能タイプ)(ハーモニカ端子タイプ) |
|
●雷サージ耐量強化で雷害リスク回避・軽減 ●薄型設計で制御盤の小型化・省スペース化を実現 ●アレスタ搭載で雷サージ耐量強化 ●基板コーティング標準対応 ●コモンモード:実力±8kV ●制御盤内の温度上昇を抑え小型化・長寿命化に貢献 ●定格負荷の約1.6倍のピーク負荷対応(300W) ●電源単体で雑音端子電圧ClassBクリア 外部にノイズフィルタを設置する必要が無く、コストダウンと工数負担削減に貢献します ●SEMI-F47準拠設計 ●-40℃環境でも起動が可能
|
|
連続最大容量
180W |
|
ピーク容量
300W |
|
|
本製品の詳細な特長はこちらをご確認ください。 |
|
機能 :機能についての説明は各アイコンをクリックしてください

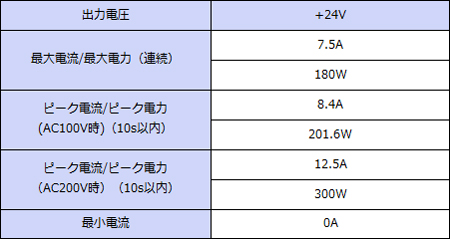

出力仕様
規格・仕様:規格・仕様についての説明は各項目をクリックしてください
対応ケースサイズ |
その他 |
外形 |
35Wx124Hx117.5D |
質量 |
520 g typ |
入力電圧 |
AC |
85-264V |
効率 |
AC |
91.5% typ(AC100V)/93.5% typ(AC230V) |
力率 |
99%min(AC115V時)/93%min(AC230V時) |
入力切替方式 |
ワールドワイド |
適合安全規格 |
UL62368-1, CSA62368-1(c-UL), UL508 準拠 電安法(省令2項)準拠 |
高調波電流規制 |
IEC61000-3-2(第2.1版)クラスA、EN61000-3-2(A14)クラスA を満足すること |
EMI規格 (入力帰還雑音) |
VCCI/FCC/CISPR22/EN55022 クラスBに準拠 |
CEマーキング |
|
EMSイミュニティ |
静電気放電 IEC61000-4-2準拠 放射性無線周波電磁界 IEC61000-4-3準拠 ファースト トラジェント バースト IEC61000-4-4準拠 雷サージ IEC61000-4-5準拠 伝導性無線周波電磁界 IEC61000-4-6準拠 電源周波数磁界イミュニティ IEC61000-4-8準拠 電圧ディップ/変動 IEC61000-4-11準拠 |
MTBF |
|
使用温度 |
-20~70°C(-40°C起動可能) |
漏洩電流 |
0.12mA typ(AC100V)/0.24mA typ(AC200V) |
冷却方法 |
自然空冷 |
絶縁 |
入力−出力間 AC1.5kV/1分間、入力−FG間 AC1.5kV/1分間、出力−FGの各間 AC500V/1分間 |
出力GND接地 |
コンデンサ接地 |
信頼性グレード |
FA |
無償修理期間 |
納入後3年間とし、弊社の責による不具合品が発生した場合には無償修理または交換とする |
※詳細は仕様書をご参照ください
