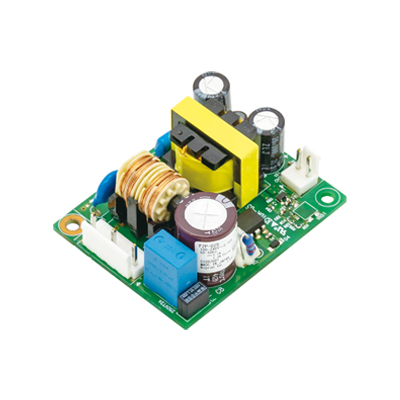

小型・高効率基板型単出力電源(15V25.5W出力タイプ） |
 |
●小型・大容量
●周囲温度45℃まで出力温度ディレーティングなし
●低ノイズ＆低漏れ電流で外部にノイズフィルタを設置する必要がありません |
|
連続最大容量
25.5Ｗ |
|
ピーク容量
31.5Ｗ |
|
 |
|
|
機能 ：機能についての説明は各アイコンをクリックしてください出力仕様
規格･仕様：規格･仕様についての説明は各項目をクリックしてください
| 対応ケースサイズ |
その他 |
| 外形 |
50Wx28Hx62.5D |
| 質量 |
60g typ |
| 入力電圧 |
AC |
85-264V |
| 効率 |
AC |
84.5%typ(AC100V)/86.0%typ(AC200V) |
| 入力切替方式 |
ワールドワイド |
| 適合安全規格 |
UL62368-1,CSA62368-1準拠
電安法(省令2項)準拠 |
EMI規格
(入力帰還雑音) |
VCCI/FCC/CISPR22/EN55022クラスB 準拠 |
| EMSイミュニティ |
静電気放電 EN61000-4-2準拠
放射性無線周波電磁界 EN61000-4-3準拠
ファースト トラジェント バースト EN61000-4-4準拠
雷サージ EN61000-4-5準拠
伝導性無線周波電磁界 EN61000-4-6準拠
電源周波数磁界イミュニティ EN61000-4-8準拠
電圧ディップ／変動 EN61000-4-11準拠 |
| 使用温度 |
-10〜70℃ |
| 漏洩電流 |
0.2mA typ (AC100V)/0.4mA typ(AC200V) |
| 冷却方法 |
自然空冷 |
| 絶縁 |
入力-出力間AC3kV/1分間、入力-FG間AC2kV/1分間、出力-FG間AC2kV/1分間 |
| 出力GND接地 |
コンデンサ接地 |
| 信頼性グレード |
FA |
| 無償修理期間 |
納入後3年間とし、弊社の責による不具合品が発生した場合には無償修理または交換とする |
※詳細は仕様書をご参照ください

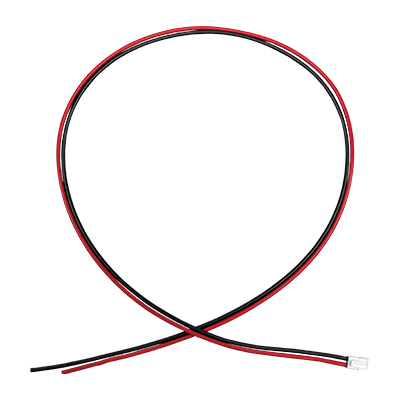

アクセサリー(別売)
