動力用電源AC-DCコンバータOZP-120シリーズ

OZP-120-30/36-J00
製品コード121288151
在庫数4
製品技術資料ダウンロード

出力電圧切替可能+30/+36V単出力電源(ナイロンコネクタタイプ)

 OZP-120-30/36-J00 ●産業用に適した、両面スルーホール基板使用(他社品は片面基板が主です)
●出力電圧可変ボリューム付
●他社品よりも、同体積で10%以上の出力容量アップ
●定格出力の約1.8倍までのピーク負荷対応
連続最大容量
120W
ピーク容量
216W
機能:機能についての説明は各アイコンをクリックしてください
DC起動未対応RS232C未対応TTL対応静音対応RoHS指令対応コネクション対応PFC対応鉛フリー対応5VSBFAN未対応TSFCFAN未対応USB未対応

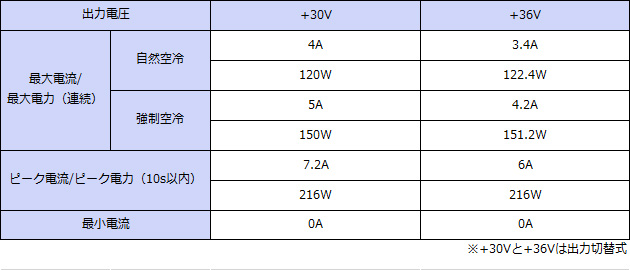

出力仕様
出力仕様 +30V<>+36V出力 連続120W ピーク216W
規格・仕様:規格・仕様についての説明は各項目をクリックしてください
対応ケースサイズ その他
外形 73Wx35Hx180D
質量 400g typ
入力電圧 AC 85-264V
効率 AC 30V動作時 82%typ 36V動作時 83% typ(AC100V)/30V動作時 85% typ 36V動作時 86% typ(AC200V)
力率 99% typ (AC100V)/90% typ (AC200V)
入力切替方式 ワールドワイド
適合安全規格 電安法(省令2項)準拠
高調波電流規制 IEC61000-3-2(第2.1版) Class D 準拠,EN61000-3-2(A14)Class D 準拠
EMI規格
(入力帰還雑音)
VCCI/FCC/CISPR22/EN55022クラスB 準拠
CEマーキング
EMSイミュニティ 静電気放電 EN61000-4-2準拠
放射性無線周波電磁界 EN61000-4-3準拠
ファースト トラジェント バースト EN61000-4-4準拠
雷サージ EN61000-4-5準拠
伝導性無線周波電磁界 EN61000-4-6準拠
電源周波数磁界イミュニティ EN61000-4-8準拠
電圧ディップ/変動 EN61000-4-11準拠
MTBF 244,000H
使用温度 -10〜60℃(自然空冷)/−10〜70℃(強制空冷)
漏洩電流 0.25mA以下(AC100V)、0.5mA以下(AC200V)
冷却方法 自然空冷
絶縁 AC入力-DC出力・RC・AC_FAIL間 AC3kV/分,AC入力-FG間 AC2kV/分,DC出力−RC−AC_FAIL−FG間:AC500V/分
出力GND接地 コンデンサ接地
信頼性グレード FA
無償修理期間 納入後3年間とし、弊社責による不具合品が発生した場合には無償修理又は交換とする
※詳細は仕様書をご参照ください
アクセサリー(別売)
WH-C05VH-800 入力ハーネス
WH-C05VH-800-01 入力ハーネス(フェライトコア付)
WH-C08VH-500 出力ハーネス
この製品に関して
この製品に関してお問合せ
該非判定書発行依頼
よくあるお問合せ(Q&A)
製品技術資料ダウンロード
製品カタログ 製品仕様書 不使用認証書
オンライン販売
オンライン
販売価格
(税抜価格)
8,558円
(7,780円)
数量
カートに入れる
カートの中を確認
ご購入ガイド
入力ハーネス 入力ハーネス
WH-C05VH-800
275円(税込)
入力ハーネス(フェライトコア付) 入力ハーネス(フェライトコア付)
WH-C05VH-800-01
297円(税込)
出力ハーネス 出力ハーネス
WH-C08VH-500
506円(税込)
